محفظه تست شوک حرارتی معمولاً چه نوع سیستم خنک کننده ای دارد؟

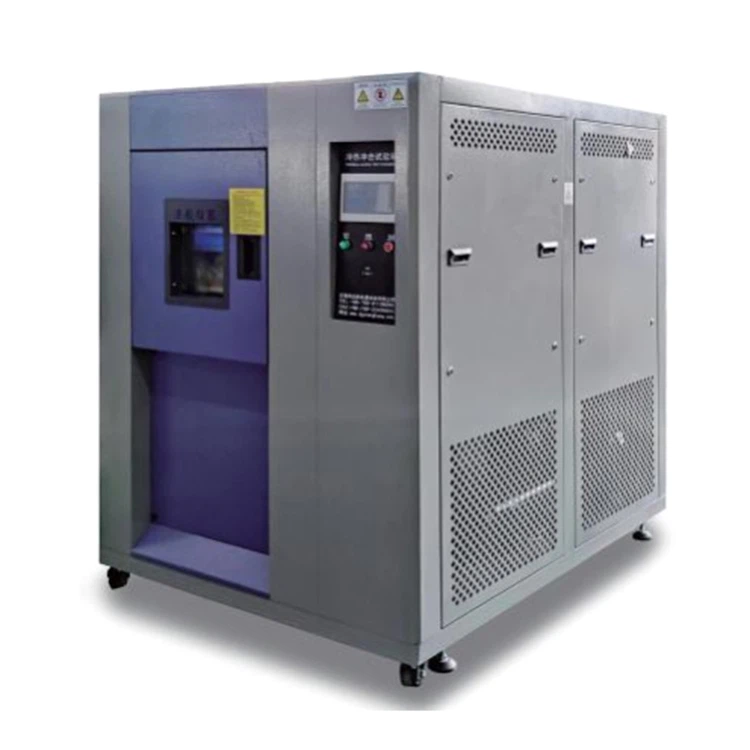

محفظه تست شوک حرارتی یک قطعه مهم از تجهیزات در صنایع مختلف از جمله الکترونیک، خودرو، هوافضا و علم مواد است. این طراحی شده است تا تغییرات شدید دمایی را به سرعت شبیه‌سازی کند و به تولیدکنندگان این امکان را می‌دهد تا دوام و قابلیت اطمینان محصولات خود را در شرایط سخت محیطی آزمایش کنند. یکی از اجزای کلیدی محفظه تست شوک حرارتی، سیستم خنک کننده آن است که نقش حیاتی در دستیابی و حفظ سطوح دمایی مطلوب دارد. در این پست وبلاگ، به عنوان یک تامین کننده محفظه تست شوک حرارتی، به انواع مختلف سیستم های خنک کننده که معمولا در این محفظه ها استفاده می شود، می پردازم.

سیستم های خنک کننده مبتنی بر کمپرسور

سیستم های خنک کننده مبتنی بر کمپرسور شاید بیشترین کاربرد را در محفظه های تست شوک حرارتی داشته باشند. این سیستم ها بر اساس اصل چرخه تبرید بخار - تراکمی کار می کنند که از چهار جزء اصلی تشکیل شده است: کمپرسور، کندانسور، شیر انبساط و اواپراتور.

کمپرسور قلب سیستم است. گاز مبرد را فشرده می کند و فشار و دمای آن را افزایش می دهد. مبرد پرفشار و دمای بالا سپس به داخل کندانسور جریان می‌یابد، جایی که گرما را به محیط اطراف آزاد می‌کند و به مایع متراکم می‌شود. پس از آن مبرد مایع از شیر انبساط عبور می کند که فشار آن را کاهش داده و باعث انبساط و تبخیر آن می شود. در طی فرآیند تبخیر در اواپراتور، مبرد گرما را از محفظه آزمایش جذب می کند و در نتیجه آن را خنک می کند.

دو نوع اصلی از کمپرسورهای مورد استفاده در محفظه های آزمایش شوک حرارتی وجود دارد: کمپرسورهای رفت و برگشتی و کمپرسورهای اسکرال. کمپرسورهای رفت و برگشتی از پیستون برای فشرده سازی گاز مبرد استفاده می کنند. آنها به دلیل راندمان بالا و توانایی در رسیدگی به طیف گسترده ای از ظرفیت های خنک کننده شناخته شده اند. با این حال، آنها می توانند نسبتاً پر سر و صدا باشند و ممکن است به دلیل قطعات متحرک نیاز به نگهداری بیشتری داشته باشند. از سوی دیگر، کمپرسورهای اسکرول از دو اسکرول متقابل برای فشرده سازی گاز استفاده می کنند. آنها در مقایسه با کمپرسورهای رفت و برگشتی، ساکت تر، قابل اعتمادتر و طول عمر بیشتری دارند.

سیستم های خنک کننده مبتنی بر کمپرسور بسته به طراحی و پیکربندی، قادر به دستیابی به دماهای پایین، معمولاً تا -40 درجه سانتیگراد یا حتی کمتر هستند. آنها برای اکثر کاربردهای تست شوک حرارتی مناسب هستند، به ویژه آنهایی که نیاز به کنترل دقیق دما و تغییرات سریع دما دارند.

سیستم های خنک کننده نیتروژن مایع

سیستم های خنک کننده نیتروژن مایع (LN2) گزینه دیگری برای محفظه های تست شوک حرارتی هستند. نیتروژن مایع یک مایع برودتی با نقطه جوش تقریباً - 196 درجه سانتیگراد در فشار اتمسفر است. هنگامی که نیتروژن مایع به محفظه آزمایش وارد می شود، به سرعت تبخیر می شود و مقدار زیادی گرما را در فرآیند جذب می کند و باعث کاهش قابل توجه دما می شود.

مزیت اصلی سیستم های خنک کننده نیتروژن مایع توانایی آنها در دستیابی سریع به دمای بسیار پایین است. آنها می توانند محفظه آزمایش را از دمای اتاق به - 100 درجه سانتیگراد یا کمتر در عرض چند دقیقه خنک کنند، و آنها را برای کاربردهایی که نیاز به تغییرات دما بسیار سریع دارند، ایده آل می کند. علاوه بر این، سیستم های خنک کننده نیتروژن مایع از نظر طراحی نسبتا ساده هستند و به اجزای مکانیکی پیچیده مانند کمپرسورها نیاز ندارند.

با این حال، استفاده از سیستم های خنک کننده نیتروژن مایع دارای اشکالاتی نیز می باشد. نیتروژن مایع یک ماده مصرفی است، به این معنی که در طول فرآیند آزمایش نیاز به تامین مداوم است. این می تواند منجر به هزینه های عملیاتی بالا، به ویژه برای آزمایش های طولانی مدت یا مکرر شود. علاوه بر این، استفاده از نیتروژن مایع به دلیل دمای بسیار پایین و خطر خفگی بالقوه، به اقدامات احتیاطی ویژه ای نیاز دارد.

سیستم های خنک کننده پلتیر

سیستم های خنک کننده پلتیه که به عنوان سیستم های خنک کننده ترموالکتریک نیز شناخته می شوند، بر اساس اثر پلتیه ساخته شده اند. اثر پلتیه پدیده‌ای است که در آن جریان الکتریکی از محل اتصال دو هادی مختلف می‌گذرد و باعث جذب یا آزاد شدن گرما در محل اتصال می‌شود.

در سیستم خنک کننده پلتیر، از ماژول پلتیر استفاده می شود. هنگامی که جریان الکتریکی به ماژول وارد می شود، یک طرف ماژول سرد و طرف دیگر گرم می شود. با قرار دادن قسمت سرد در تماس با محفظه آزمایش و قسمت داغ در تماس با هیت سینک می توان گرما را از محفظه به هیت سینک منتقل کرد و در نتیجه محفظه خنک شد.

سیستم های خنک کننده پلتیر چندین مزیت دارند. آنها دستگاه های حالت جامد هستند، به این معنی که هیچ قطعه متحرکی ندارند و در نتیجه صدای کم، قابلیت اطمینان بالا و دوام طولانی مدت دارند. آنها همچنین بسیار قابل کنترل هستند، زیرا ظرفیت خنک کننده را می توان به راحتی با تغییر جریان الکتریکی تنظیم کرد. علاوه بر این، آنها نسبتا فشرده و سبک هستند، و آنها را برای اتاق های آزمایش شوک حرارتی در مقیاس کوچک یا کاربردهایی که فضا محدود است مناسب می کند.

با این حال، سیستم های خنک کننده Peltier ظرفیت خنک کنندگی محدودی در مقایسه با سیستم های خنک کننده مبتنی بر کمپرسور یا نیتروژن مایع دارند. آنها معمولاً فقط قادر به دستیابی به اختلاف دماهای متوسط ​​هستند و برای کاربردهایی که به دمای بسیار پایین یا تغییرات سریع دما نیاز ندارند مناسب تر هستند.

سیستم های خنک کننده هیبریدی

در برخی موارد، اتاق‌های آزمایش شوک حرارتی ممکن است از سیستم‌های خنک‌کننده ترکیبی استفاده کنند که مزایای فن‌آوری‌های خنک‌کننده مختلف را ترکیب می‌کنند. به عنوان مثال، یک محفظه ممکن است از یک سیستم خنک کننده مبتنی بر کمپرسور برای محدوده دمای معمولی و یک سیستم خنک کننده نیتروژن مایع برای دستیابی به دماهای فوق العاده پایین در صورت لزوم استفاده کند.

سیستم های خنک کننده هیبریدی می توانند راه حل انعطاف پذیرتر و کارآمدتری برای آزمایش شوک حرارتی ارائه دهند. آنها می توانند طیف وسیع تری از الزامات تست را برآورده کنند و در عین حال هزینه های عملیاتی را بهینه کنند. به عنوان مثال، سیستم مبتنی بر کمپرسور می تواند اکثر وظایف خنک کننده را در طول عملیات عادی انجام دهد، مصرف نیتروژن مایع را کاهش می دهد و در نتیجه هزینه کلی را کاهش می دهد. هنگامی که دمای بسیار پایین برای مدت کوتاهی مورد نیاز است، سیستم نیتروژن مایع را می توان فعال کرد تا به سرعت به دمای مطلوب برسد.

ملاحظات هنگام انتخاب سیستم خنک کننده

هنگام انتخاب یک سیستم خنک کننده برای یک محفظه آزمایش شوک حرارتی، چندین فاکتور باید در نظر گرفته شود.

محدوده دما: محدوده دمایی مورد نیاز آزمایش یک عامل بسیار مهم است. اگر آزمایش به دمای بسیار پایین (زیر 40 درجه سانتیگراد) نیاز داشته باشد، ممکن است یک سیستم مبتنی بر کمپرسور با مبرد با دمای پایین یا یک سیستم خنک کننده نیتروژن مایع ضروری باشد. برای محدوده دمایی متوسط، یک سیستم خنک کننده Peltier یا یک سیستم استاندارد مبتنی بر کمپرسور ممکن است کافی باشد.

نرخ تغییر دما: سرعتی که دما باید تغییر کند نیز مهم است. در صورت نیاز به تغییرات سریع دما، یک سیستم خنک کننده نیتروژن مایع یا یک سیستم مبتنی بر کمپرسور با کارایی بالا ممکن است بهترین انتخاب باشد.

هزینه عملیاتی: هزینه عملیاتی شامل هزینه برق، مبرد و مواد مصرفی مانند نیتروژن مایع است. سیستم‌های مبتنی بر کمپرسور معمولاً هزینه‌های عملیاتی پایین‌تری برای عملکرد مداوم طولانی‌مدت دارند، در حالی که سیستم‌های خنک‌کننده نیتروژن مایع به دلیل هزینه‌ی خود نیتروژن مایع می‌توانند گران‌تر باشند.

الزامات تعمیر و نگهداری: سیستم های خنک کننده مختلف نیازمندی های نگهداری متفاوتی دارند. سیستم های مبتنی بر کمپرسور ممکن است نیاز به تعمیر و نگهداری منظم کمپرسور داشته باشند، مانند تعویض روغن و تعویض فیلتر. سیستم‌های نیتروژن مایع به نگهداری و ذخیره‌سازی مناسب نیتروژن مایع نیاز دارند و سیستم‌های Peltier به دلیل ماهیت حالت جامد خود به طور کلی نیاز به تعمیر و نگهداری پایینی دارند.

به عنوان تامین کنندهمحفظه تست شوک حرارتی، ما اهمیت انتخاب سیستم خنک کننده مناسب برای نیازهای خاص شما را درک می کنیم. اتاق‌های ما با گزینه‌های خنک‌کننده متنوعی در دسترس هستند و تیم مجرب ما می‌تواند به شما در انتخاب مناسب‌ترین سیستم بر اساس نیازهای تست، بودجه و سایر ملاحظات کمک کند.

علاوه بر محفظه های تست شوک حرارتی، ما نیز ارائه می دهیمPct - محفظه تست اجاق گاز فشاریومحفظه آزمایش تغییر سریع حرارتیبرای رفع نیازهای مختلف تست در صنعت شما.

اگر به محصولات ما علاقه مند هستید یا در مورد محفظه های تست شوک حرارتی و سیستم های خنک کننده آنها سؤالی دارید، لطفاً برای بحث بیشتر و مذاکره در مورد خرید با ما تماس بگیرید. ما متعهد به ارائه تجهیزات تست با کیفیت بالا و خدمات عالی به مشتریان هستیم تا به شما کمک کنیم از کیفیت و قابلیت اطمینان محصولات خود اطمینان حاصل کنید.

مراجع

• کتاب راهنمای ASHRAE - تبرید. انجمن مهندسین گرمایش، تبرید و تهویه مطبوع آمریکا.
• "تست شوک حرارتی: اصول و کاربردها" توسط کارشناسان مختلف صنایع در زمینه تست مواد.
• مستندات سازنده برای انواع مختلف کمپرسورها، ماژول های Peltier و تجهیزات جابجایی نیتروژن مایع.
