کالیبراسیون یک ویفر نیمه اتوماتیک یک فرآیند مهم است که تضمین می کند دستگاه با عملکرد بهینه خود عمل می کند و منجر به تولید نیمه هادی با کیفیت بالا می شود. من به عنوان تأمین کننده مخازن ویفر نیمه اتوماتیک ، اهمیت کالیبراسیون دقیق را در حفظ دقت و کارآیی در فرآیند تولید درک می کنم. در این وبلاگ ، من شما را از طریق فرایند گام به گام کالیبراسیون یک ویفر نیمه خودکار راهنمایی می کنم و بینش و نکات ارزشمندی را در این راه ارائه می دهم.
درک ویفر نیمه اتوماتیک

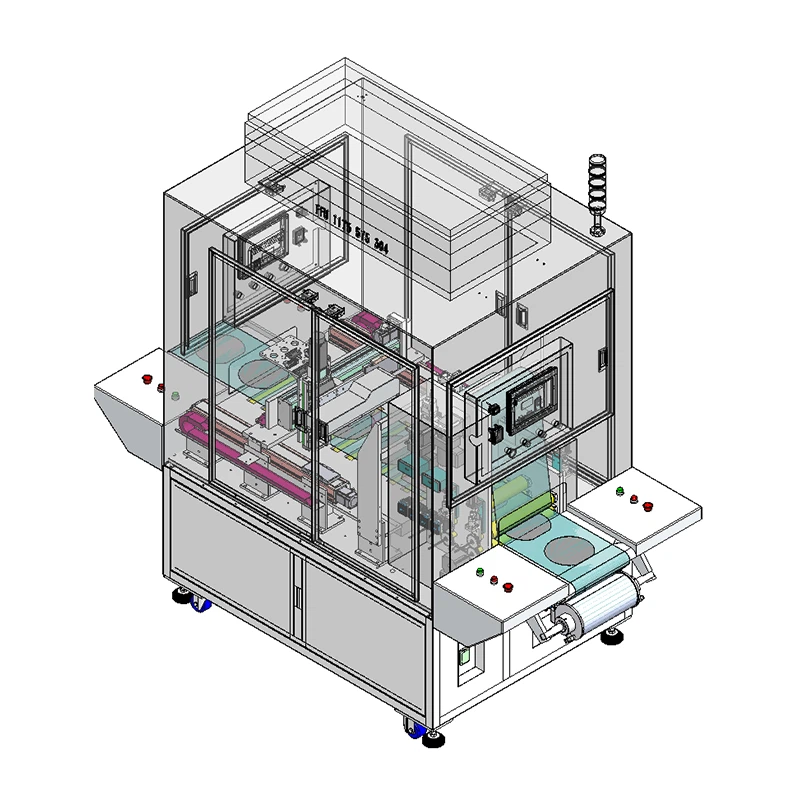

قبل از غواصی در فرآیند کالیبراسیون ، درک اساسی در مورد آنچه که یک ویفر نیمه اتوماتیک است و عملکرد آن چیست ، ضروری است. یک ویفر نیمه خودکار دستگاهی است که در صنعت نیمه هادی برای انتخاب و قرار دادن ویفرها بر روی بسترها با دقت بالا استفاده می شود. این فرآیندهای دستی و خودکار را ترکیبی می کند و به اپراتورها امکان می دهد جنبه های خاصی از عملیات را کنترل کنند در حالی که دستگاه وظایف تکراری و دقیق را انجام می دهد.
مؤلفه های اصلی یک ویفر نیمه اتوماتیک شامل یک سر انتخاب و مکان ، یک سیستم بینایی ، یک نگهدارنده بستر و یک صفحه کنترل است. سر انتخاب و مکان وظیفه برداشت ویفرها را از حامل ویفر و قرار دادن آنها بر روی بستر دارد. از سیستم بینایی برای تراز کردن ویفرها و بستر به طور دقیق استفاده می شود و از قرارگیری مناسب اطمینان می یابد. دارنده بستر بستر را در طول فرآیند نصب ایمن می کند و کنترل پنل به اپراتور اجازه می دهد تا تنظیمات و پارامترهای دستگاه را تنظیم کند.
بررسی های قبل از کالیبراسیون
قبل از شروع فرآیند کالیبراسیون ، انجام یک سری از بررسی های قبل از کالیبراسیون برای اطمینان از این که دستگاه در شرایط کار خوبی قرار دارد ، مهم است. این چک ها شامل:
- بازرسی بصری:دستگاه را برای هرگونه آسیب قابل مشاهده یا علائم سایش و پارگی بازرسی کنید. سر انتخاب و مکان ، سیستم Vision ، نگهدارنده بستر و کنترل پنل را برای هر قسمت سست یا آسیب دیده بررسی کنید.
- تمیز کردن:دستگاه را کاملاً تمیز کنید تا هرگونه گرد و غبار ، آوار یا آلاینده هایی که ممکن است بر عملکرد آن تأثیر بگذارد ، از بین برود. توجه ویژه ای به سر انتخاب و مکان ، سیستم بینایی و دارنده بستر داشته باشید.
- منبع تغذیه:اطمینان حاصل کنید که دستگاه به منبع تغذیه پایدار وصل شده و سوئیچ برق روشن است. ولتاژ و رتبه بندی های فعلی را بررسی کنید تا اطمینان حاصل کنید که آنها در مشخصات دستگاه قرار دارند.
- بروزرسانی نرم افزار:بررسی کنید که آیا به روزرسانی های نرم افزاری برای دستگاه وجود دارد یا خیر. به روزرسانی نرم افزار می تواند عملکرد و عملکرد دستگاه را بهبود بخشد.
مراحل کالیبراسیون
پس از اتمام بررسی های قبل از کالیبراسیون ، می توانید روند کالیبراسیون را ادامه دهید. مراحل زیر فرآیند کالیبراسیون عمومی را برای یک ویفر نیمه خودکار ارائه می دهد:
مرحله 1: تراز کردن دستگاه
اولین قدم در فرآیند کالیبراسیون ، تراز کردن دستگاه است. یک دستگاه سطح تضمین می کند که سر انتخاب و مکان به طور دقیق حرکت می کند و ویفرها با جهت گیری صحیح بر روی بستر قرار می گیرند. برای تراز کردن دستگاه ، این مراحل را دنبال کنید:
- از سطح روح استفاده کنید:یک سطح روح را روی پایه یا سطح کار دستگاه قرار دهید. پای سطح دستگاه را تنظیم کنید تا سطح روح نشان دهد که دستگاه سطح است.
- تراز دستگاه را بررسی کنید:برای بررسی تراز سر وانت و نگهدارنده بستر ، از یک ابزار تراز لیزر یا یک سنج دقیق استفاده کنید. تراز را در صورت لزوم تنظیم کنید تا اطمینان حاصل شود که دستگاه به درستی تراز شده است.
مرحله 2: کالیبراسیون سیستم بینایی
سیستم بینایی یکی از مؤلفه های مهم ویفر نیمه اتوماتیک است ، زیرا وظیفه تراز کردن ویفرها و بستر را به طور دقیق دارد. برای کالیبراسیون سیستم بینایی ، این مراحل را دنبال کنید:
- یک هدف کالیبراسیون را سوار کنید:یک هدف کالیبراسیون را روی نگهدارنده بستر سوار کنید. هدف کالیبراسیون باید یک الگوی یا ویژگی های شناخته شده داشته باشد که می تواند برای کالیبراسیون سیستم بینایی استفاده شود.
- تنظیمات دوربین را تنظیم کنید:تنظیمات دوربین ، مانند تمرکز ، قرار گرفتن در معرض و افزایش را تنظیم کنید تا اطمینان حاصل شود که هدف کالیبراسیون به طور واضح از نظر دوربین قابل مشاهده است.
- یک روش کالیبراسیون را انجام دهید:برای انجام یک روش کالیبراسیون از نرم افزار دستگاه استفاده کنید. روش کالیبراسیون به طور معمول شامل انتقال سر و انتخاب سر به سمت موقعیت های مختلف در هدف کالیبراسیون و گرفتن تصاویر از هدف است. سپس این نرم افزار تصاویر را برای تعیین موقعیت و جهت گیری هدف تجزیه و تحلیل می کند و سیستم بینایی را بر این اساس تنظیم می کند.
مرحله 3: کالیبراسیون سر انتخاب و مکان
سر انتخاب و مکان وظیفه برداشت ویفرها را از حامل ویفر و قرار دادن آنها بر روی بستر دارد. برای کالیبراسیون سر انتخاب و مکان ، این مراحل را دنبال کنید:
- یک ویفر تست را سوار کنید:یک ویفر آزمایش را روی حامل ویفر سوار کنید. ویفر آزمایش باید اندازه و شکل مشابهی با ویفرهای واقعی که در تولید استفاده می شود ، داشته باشد.
- تنظیمات انتخاب و انتخاب سر را تنظیم کنید:تنظیمات سر و انتخابی را مانند نیروی وانت ، نیروی قرار دادن و ارتفاع وانت تنظیم کنید تا اطمینان حاصل شود که ویفر آزمایشی برداشت و با دقت قرار می گیرد.
- یک تست انتخاب و مکان را انجام دهید:از نرم افزار دستگاه برای انجام تست انتخاب و مکان استفاده کنید. تست انتخاب و مکان به طور معمول شامل حرکت سر و انتخاب سر به سمت ویفر تست ، برداشت ویفر و قرار دادن آن بر روی بستر است. سپس این نرم افزار نتایج آزمون را تجزیه و تحلیل می کند تا مشخص شود که آیا سر انتخاب و مکان به درستی کالیبره شده است یا خیر.
مرحله 4: کالیبراسیون نگهدارنده بستر
دارنده بستر وظیفه تأمین بستر موجود در محل را در طی فرآیند نصب دارد. برای کالیبراسیون نگهدارنده بستر ، این مراحل را دنبال کنید:
- بستر تست را سوار کنید:یک بستر تست را روی نگهدارنده بستر سوار کنید. بستر تست باید از اندازه و شکل یکسان با بسترهای واقعی که در تولید استفاده می شود ، داشته باشد.
- تنظیمات نگهدارنده بستر را تنظیم کنید:تنظیمات نگهدارنده بستر ، مانند نیروی بستن و پین های تراز را تنظیم کنید تا اطمینان حاصل شود که بستر آزمایش به طور ایمن در محل نگهداری می شود و آن را به درستی با سر وانت و مکان هماهنگ می کند.
- آزمایش نگهدارنده بستر را انجام دهید:از نرم افزار دستگاه برای انجام آزمایش نگهدارنده بستر استفاده کنید. آزمایش نگهدارنده بستر به طور معمول شامل حرکت سر و انتخاب سر به بستر تست ، قرار دادن ویفر روی بستر و سپس بررسی اینکه آیا ویفر به طور دقیق قرار گرفته است و اگر بستر به طور ایمن در جای خود نگه داشته شده است.
مرحله 5: بررسی های نهایی و تأیید
پس از اتمام فرآیند کالیبراسیون ، انجام یک سری چک و تأیید نهایی مهم است تا اطمینان حاصل شود که دستگاه به درستی کالیبره شده و با عملکرد بهینه خود کار می کند. این چک ها شامل:
- بازرسی بصری:دستگاه را برای هرگونه علائم قابل مشاهده در مورد سوء استفاده یا خسارت بررسی کنید. سر انتخاب و مکان ، سیستم Vision ، نگهدارنده بستر و کنترل پنل را برای هر قسمت سست یا آسیب دیده بررسی کنید.
- تست عملکرد:یک سری از تست های عملکرد را انجام دهید تا تأیید کنید که دستگاه با عملکرد بهینه خود کار می کند. این آزمایشات ممکن است شامل تست های دقت و انتخابی ، تست های تکرارپذیری قرار گرفتن و تست های توان باشد.
- ورود به سیستم و تجزیه و تحلیل داده ها:داده های کالیبراسیون و نتایج آزمون عملکرد را برای مرجع آینده وارد کنید. تجزیه و تحلیل داده ها برای شناسایی هرگونه روند یا موضوعاتی که ممکن است مورد توجه قرار گیرد.
نکاتی برای کالیبراسیون موفق
در اینجا چند نکته برای کمک به شما در دستیابی به کالیبراسیون موفق ویفر نیمه اتوماتیک ویفر:
- دستورالعمل های سازنده را دنبال کنید:همیشه هنگام کالیبراسیون دستگاه ، دستورالعمل ها و دستورالعمل های سازنده را دنبال کنید. دستورالعمل سازنده اطلاعات مفصلی در مورد فرآیند کالیبراسیون و تنظیمات و پارامترهای توصیه شده ارائه می دهد.
- از ابزارهای کالیبراسیون با کیفیت بالا استفاده کنید:برای اطمینان از کالیبراسیون دقیق ، از ابزارهای کالیبراسیون با کیفیت بالا ، مانند سطح روح ، ابزارهای تراز لیزر و سنجهای دقیق استفاده کنید. ابزارهای کالیبراسیون با کیفیت پایین ممکن است قرائت های نادرست را ارائه دهد و منجر به کالیبراسیون نادرست شود.
- کالیبراسیون منظم را انجام دهید:کالیبراسیون منظم دستگاه را انجام دهید تا اطمینان حاصل شود که دقت و عملکرد آن را با گذشت زمان حفظ می کند. فراوانی کالیبراسیون بستگی به استفاده از دستگاه و توصیه های سازنده دارد.
- به اپراتورهای خود آموزش دهید:اپراتورهای خود را در فرآیند کالیبراسیون و استفاده صحیح از دستگاه آموزش دهید. اپراتورهایی که در فرآیند کالیبراسیون آموزش دیده اند ، احتمالاً کالیبراسیون را به درستی انجام داده و هرگونه مسئله یا مشکلی را که ممکن است ایجاد شود شناسایی می کنند.
پایان
کالیبراسیون یک ویفر نیمه اتوماتیک یک فرآیند مهم است که تضمین می کند دستگاه با عملکرد بهینه خود عمل می کند و منجر به تولید نیمه هادی با کیفیت بالا می شود. با رعایت مراحل ذکر شده در این وبلاگ و اجرای نکات ارائه شده ، می توانید به کالیبراسیون موفقیت آمیز در ویفر نیمه خودکار خود دست یابید و کارآیی و صحت فرآیند تولید نیمه هادی خود را بهبود بخشید.
اگر علاقه مند به خرید a هستیدویفر نیمه خودکار، ما همچنین محصولات مرتبط دیگری مانند آن را ارائه می دهیمدستگاه ضربه زدن به نوار نیمه خودکارودستگاه ضربه زدن به قاب سرب خودکاربشر تیم متخصصان ما همیشه آماده است تا در مورد هرگونه سؤال یا نگرانی شما به شما کمک کند. امروز برای بحث در مورد نیازهای خود با ما تماس بگیرید و بررسی کنید که چگونه محصولات ما می توانند نیازهای شما را برآورده سازند.
منابع
- کتابچه راهنمای تولید نیمه هادی ، چاپ دوم ، ویرایش شده توسط یوشیو نیشی و رونالد Doering
- کتابچه راهنمای بسته بندی میکروالکترونیک ، چاپ دوم ، ویرایش شده توسط Rao R. Tummala
