سلام! من به عنوان تأمین کننده دستگاه های لیزر de - cap ، اغلب در مورد چگونگی تراز کردن پرتو لیزر در دستگاه لیزر de - کلاه سؤال می کنم. این یک گام مهم است که می تواند روند فریب نیمه هادی شما را ایجاد یا شکسته کند. بنابراین ، بیایید درست در این موضوع شیرجه بزنیم و با جزئیات این موضوع را کشف کنیم.
اول از همه ، چرا تراز پرتو لیزر بسیار مهم است؟ خوب ، در یک دستگاه لیزر DE - CAP ، پرتو لیزر باید به طور دقیق به هدف برخورد کند. اگر پرتو نادرست باشد ، می تواند منجر به نتایج متناقض ، آسیب به دستگاه نیمه هادی شود یا حتی کل فرآیند فریب را ناکارآمد کند. شما نمی خواهید وقت و منابع خود را در شغلی که نتیجه مطلوب را به همراه ندارد ، هدر دهید ، درست است؟
درک اصول تراز پرتو لیزر
قبل از شروع فرآیند تراز ، درک اجزای اصلی یک دستگاه لیزر de - کلاه ضروری است. قطعات اصلی شامل منبع لیزر ، سیستم تحویل پرتو و منطقه هدف است. منبع لیزر پرتوی انرژی بالا را ایجاد می کند ، سیستم تحویل پرتو پرتو را به هدف هدایت می کند و منطقه مورد نظر جایی است که دستگاه نیمه هادی برای فریب دادن قرار می گیرد.
فرآیند تراز شامل اطمینان از اینکه پرتو لیزر در طول مسیر مورد نظر حرکت می کند و دقیقاً به هدف برخورد می کند. این امر نیاز به تنظیم پارامترهای مختلف و استفاده از ابزارهای خاص دارد.
ابزارهای مورد نیاز برای تراز پرتو لیزر
برای تراز کردن پرتو لیزر در دستگاه لیزر DE - CAP ، به چند ابزار نیاز دارید. کنتور لیزر یکی از مهمترین ابزارها است. این به شما کمک می کند تا قدرت پرتو لیزر را در نقاط مختلف مسیر پرتو اندازه گیری کنید. به این ترتیب ، می توانید اطمینان حاصل کنید که پرتو از شدت مناسب برای فرآیند decapping برخوردار است.
یکی دیگر از ابزارهای مفید یک پروفایل پرتو است. این نمایش تصویری از شکل و شدت پرتو لیزر را فراهم می کند. با تجزیه و تحلیل مشخصات پرتو ، می توانید هرگونه بی نظمی را شناسایی کرده و تنظیمات لازم را انجام دهید.
شما همچنین به برخی از جیگ ها و وسایل تراز نیاز خواهید داشت. این موارد برای نگه داشتن اجزای دستگاه در محل و اطمینان از تراز صحیح آنها استفاده می شود.
مرحله - به - راهنمای مرحله به تراز پرتو لیزر
مرحله 1: تنظیم اولیه
اولین قدم تنظیم دستگاه لیزر de - cap است. اطمینان حاصل کنید که تمام مؤلفه ها به درستی نصب و متصل شده اند. منبع تغذیه را بررسی کنید و اطمینان حاصل کنید که منبع لیزر به درستی کار می کند.
دستگاه نیمه هادی را در منطقه هدف قرار دهید. برای قرار دادن دقیق آن از جیگ ها و وسایل تراز استفاده کنید. این یک مرجع برای تراز پرتو لیزر به شما می دهد.
مرحله 2: بازرسی مسیر پرتو
مسیر پرتو را بازرسی کنید تا مطمئن شوید که هیچ انسداد وجود ندارد. گرد و غبار ، آوار یا اجزای نادرست می توانند پرتو لیزر را مسدود یا از بین ببرند. سیستم تحویل پرتو را تمیز کرده و هرگونه علائم خسارت را بررسی کنید.
برای اندازه گیری توان پرتو لیزر در خروجی منبع لیزر از کنتور لیزر استفاده کنید. این یک مطالعه اولیه برای روند تراز به شما می دهد.
مرحله 3: تراز درشت
با تراز درشت پرتو لیزر شروع کنید. برای حرکت پرتو در جهت کلی هدف ، از دستگیره های تنظیم یا پیچ های موجود در سیستم تحویل پرتو استفاده کنید. برای تجسم پرتو می توانید از یک تکه کاغذ یا یک صفحه استفاده کنید. آن را در مسیر پرتو قرار دهید و به دنبال محلی باشید که پرتو به کاغذ برخورد کند.
موقعیت سیستم تحویل پرتو را تنظیم کنید تا نقطه پرتو تقریباً در منطقه هدف قرار بگیرد. این فقط یک مرحله مقدماتی است و بعداً تراز دقیق تر انجام می شود.
مرحله 4: تراز خوب
هنگامی که یک تراز درشت داشته باشید ، زمان آن رسیده است که خوب تنظیم کنید. برای تجزیه و تحلیل شکل و شدت توزیع پرتو لیزر از پروفایل پرتو استفاده کنید. به دنبال هرگونه عدم تقارن یا نقاط مهم در پروفایل پرتو باشید.
برای اصلاح این بی نظمی ها ، تنظیمات کوچکی را در سیستم تحویل پرتو انجام دهید. می توانید از دستگیره های تنظیم برای شیب ، چرخش یا ترجمه پرتو استفاده کنید. بعد از هر تنظیم ، مشخصات پرتو را بررسی کنید تا زمانی که به یک پرتوی یکنواخت و متمرکز برسید.
مرحله 5: تأیید نهایی
پس از تنظیم مجدد تراز ، از انرژی لیزر برای اندازه گیری توان پرتو لیزر در ناحیه هدف استفاده کنید. این خواندن را با سطح قدرت مورد نظر برای فرآیند decapping مقایسه کنید.
اگر برق خیلی کم یا خیلی زیاد باشد ، ممکن است لازم باشد منبع لیزر یا سیستم تحویل پرتو را بیشتر تنظیم کنید. اطمینان حاصل کنید که پرتو با شدت و دقت مناسب به هدف ضربه می زند.
عیب یابی مسائل تراز مشترک
حتی با تراز دقیق ، ممکن است با برخی از مسائل روبرو شوید. یک مشکل شایع یک قدرت پرتوی لیزر نوسان است. این می تواند توسط یک منبع لیزر معیوب ، اتصال سست یا مشکل منبع تغذیه ایجاد شود. منبع لیزر و منبع تغذیه را برای هرگونه علائم خسارت یا نقص بررسی کنید.
مسئله دیگر مشخصات پرتوی نادرست است. اگر پرتو متقارن نباشد یا شکل عجیبی داشته باشد ، می تواند به دلیل یک مؤلفه نوری نادرست در سیستم تحویل پرتو باشد. اجزای نوری را بازرسی کرده و در صورت لزوم آنها را تنظیم کنید.
گاهی اوقات ، پرتوی لیزر ممکن است به هیچ وجه به هدف نرسد. این امر می تواند به این دلیل باشد که منطقه مورد نظر به درستی قرار نگرفته است یا سیستم تحویل پرتو به شدت نادرست است. دو برابر - موقعیت هدف را بررسی کرده و سیستم تحویل پرتو را دوباره تراز کنید.
پایان
تراز کردن پرتو لیزر در یک دستگاه لیزر DE - CAP یک فرآیند پیچیده اما اساسی است. با دنبال کردن مراحل ذکر شده در بالا و استفاده از ابزارهای مناسب ، می توانید اطمینان حاصل کنید که پرتو لیزر به طور دقیق و مداوم به هدف برخورد می کند.

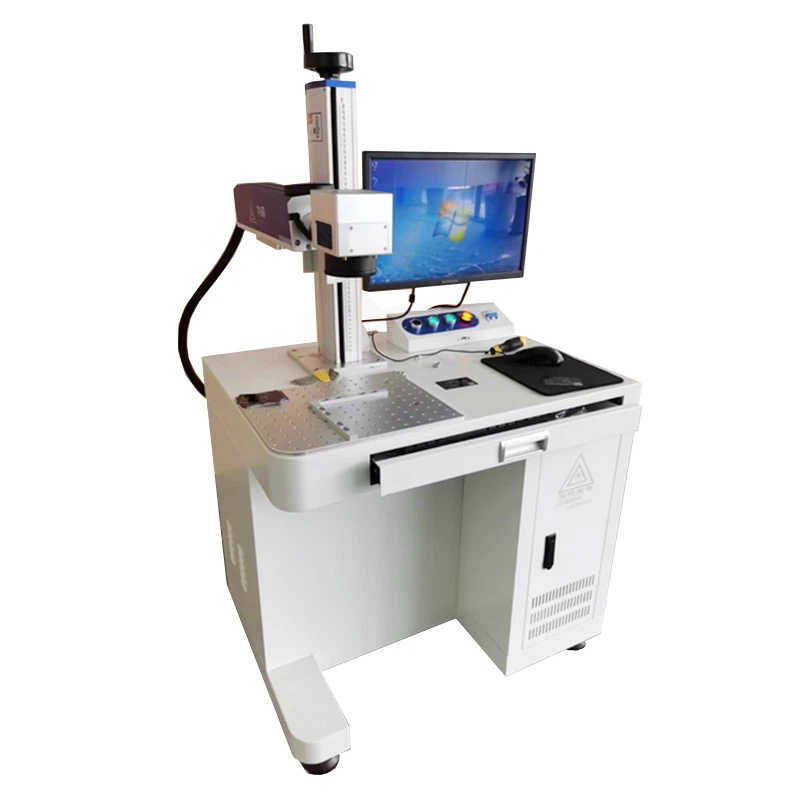

اگر در بازار با کیفیت بالا هستیددستگاه سرخک لیزر نیمه هادی، ما شما را پوشانده ایم. ماشین های ما با دقت و قابلیت اطمینان در ذهن طراحی شده اند و روند تراز را تا حد امکان صاف می کنند.
اگر در مورد تراز پرتو لیزر سؤالی دارید یا علاقه مند به خرید دستگاه لیزر de - کلاه هستید ، از دستیابی به آن دریغ نکنید. ما اینجا هستیم تا در تمام نیازهای نیمه هادی خود به شما کمک کنیم.
منابع
- کتابچه راهنمای فناوری لیزر. نسخه دوم. مک گرا - هیل.
- فرآیندهای تولید نیمه هادی. جان ویلی و پسران.
